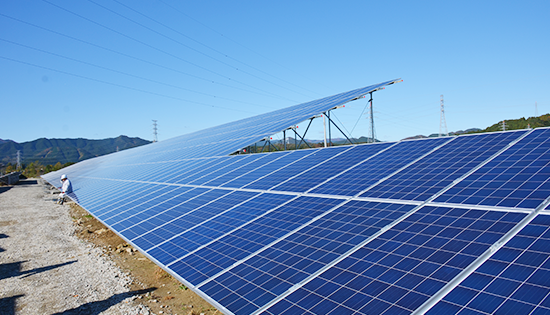

ソーラー発電アルミ製架台

アルミ製ソーラー架台は、太陽光発電のサポートと、設置時間の節約を目的に開発されました。

東西角度調整不可アルミ架台と、東西角度調整可アルミ架台、2つの方案があります。

条件の設定

地表面粗度区分Ⅲ（JIS C 8955:2017の地表面粗度区分と設置制限をご参考ください。）

モジュールの位置からGLまでの距離は490mm

※上記条件以外の場合は要相談

順番を始める

1、スクリュー杭

1.1、部品内容

寸法：Φ76*3*1600

打ち込み方法の2パターン：

打ち込み誤差範囲：

1.2、取り付け手順

1）位置付け：トランシットを使用して杭打ち位置をつける。

2）杭打ち：専門業者は杭打機で上記付けた位置に杭打ちする（図面参考）

杭打ち誤差範囲：

a)   南北方向+50mm、東西方向+50mm、東西方向の合計誤差は+100mm；

b)   スクリュー杭地面に露出範囲：+50mm以内

2. 支柱の取付

2.1 取付の部材

1）前/後方立柱：Φ60*2.5単管（具体的な長さは施工図をご参考くだい。）

2）支柱 & 斜め支柱連結金具 ：133*67*45

3）スクリュー密閉ゴム：Φ78＊Φ82＊25

2.2 取付手順

1）支柱＆斜め支柱連結を支柱にかぶせる

2）密閉ゴムを支柱にかぶせる

3）１）と２）を支柱に付けた後、支柱をスクリュー杭に挿入する

4）施工図に基づいて高さを調整、垂直にした後、固定ボルトを緩く（最後調整のために）締める

5）取付完了のイメージ図は下記まで参考

3、レール＆支柱

3.1、部材内容

1）縦レール：60*70*L （実際の長さは各案件の設計図までご確認ください。）

2）U60レール＆支柱連結金具：66*70*160 （幅60mm，支柱と連結用）

3）U41レール＆支柱連結金具：46*70*160 （幅41mm，斜め支柱と連結用）

3.2 取付手順

1）縦レールを横にして，凹み側が上向き

2）施工図に基づき、レール＆支柱連結金具をレールの端から槽内に入れる

   注意：幅41mmの連結金具は与斜め支柱と繋ぐ、幅60mmの連結金具は支柱と繋ぐ

3）施工図の寸法に合わせて各連結金具の位置を調整して、M10×30角根丸頭ボルトを締める。

   取り付けの誤差範囲は下記までご参照ください：

4）U60レール＆支柱連結金具仮組のM10*90ボルトを取り外して、連結金具と支柱を連結する。

取り付けイメージ図は下記までご参考ください：

4. 斜め支柱

4.1 部品内容

前、後方斜め支柱：55*40*1.3角パイプ（実際の長さは各案件の設計図までご確認ください）

4.2、取り付け手順

1）U41レール＆支柱連結金具仮組のM10*65ボトルを取り外す。

2）支柱＆斜め支柱連仮組のM10*65ボトルを取り外す。

3）斜め支柱をU41レール＆支柱連結金具に付け、１）のボルトで締める（斜め支柱が回せる程度）

4）支柱＆斜め支柱連結金具仮組の上下位置を調整し、２）のボルトで斜め支柱連結する。

5）全ての取付け完了後、各ボルトをしっかり締める。

5、横レール

5.1、横繋ぎ方

二本の横レールを下記のように繋げられる。連結金具仮組を挿した後、st5.5*25固定ビスで固定する（１つの連結金具に固定ビスを8個使用する）

5.2、 縦レールとの繋ぎ方

1)  縦レールにレール抑え金具を付ける。数量は横レール本数の2倍。

2)  下記の図のように、レール抑え金具で縦レールと横レールを固定する。着装位置について、施工図までにご参照ください。取り付け完了後、レール抑え金具のM10*30ボルトを締める。

3）架台の取付け完了後、各部品の取付け位置とボルトの締める状況を確認する。最後安全確保のために、下記の図のように、スクリュー杭にST5.5×25固定ビスをつける。

6、モジュールの取付

6.1、モジュール寸法

モジュール寸法：1650×991×40mm

中間金具仮組と端部金具仮組、下記の図のように、

注意事項：モジュールの寸法により、抑え金具の厚みが変わる。

6.2、配置図

備考：実際の配置図は各案件の設計図までご確認ください。

6.3、取付手順

⑴  モジュールの両サイドを横レールに付ける（図面参考）

ジュールの間を中間金具仮組で固定する。（図面参考）
