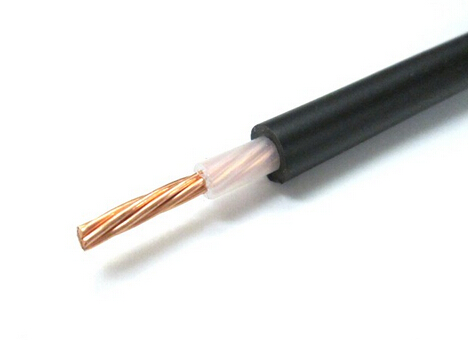

HCV 太陽光ケーブル

技術パラメーター

6600V 架橋ポリエチレン絶縁ビニルシースケーブル （6600V HCV）

1. 適用規格

この仕様書の適用規格を次に示す。特に指定のない限り、規格は最新版を適用する。 JIS C 3606 高圧架橋ポリエチレンケーブル JIS C 3005 ゴム・プラスチック絶縁電線試験方法

2. 構造 付表、断面図及び次による。

(1) 導体 ：JIS C 3102に準じた電気用軟銅線による円形圧縮より線

(2) 内部半導電層 ：押出半導電層 導体の上には半導電性テープを施す場合がある。 内部半導電層の厚さは絶縁体の厚さに含める。

(3) 絶縁体 ：架橋ポリエチレン 平均厚さ：付表の値の90%以上 最小厚さ：付表の値の80%以上 絶縁体外径の許容差：±0.7mm

(4) 外部半導電層 ：半導電性テープ

(5) 線心の識別（3心） ：外部半導電層上に挿入するテープの色による。

3心 ：白・赤・青

(6) 遮へい ：厚さ約0.1mmの軟銅テープを重ね巻きする。 単心の遮へい上には適切なバインダを重ね巻きする。

製品仕様

6600 V交联聚乙烯绝缘乙烯护套电缆（6600 V HCV）

1.适用标准

本规范适用的标准如下。除非另有说明，否则该标准适用最新版本。JIS C 3606高压交联聚乙烯电缆JIS C 3005橡胶/塑料绝缘电线试验方法

2.结构图，部分并根据以下内容。

（1）导体：符合JIS C 3102的带软铜电线的圆形压缩绞合线

（2）内部半导体层：可以在挤出的半导体层导体上施加半导体带。内部半导体层的厚度包含在绝缘体的厚度中。

（3）绝缘体：交联聚乙烯的平均厚度：附录的90％的最小厚度值：公差绝缘子OD附件的值的80％：±0.7毫米

（4）外部半导体层：半导体带

（5）线性识别（3个想法）：取决于插在外部半导体层上的胶带的颜色。

3心脏：白色·红色·蓝色

（6）屏蔽：缠绕厚度约0.1mm的退火铜带。合适的粘合剂缠绕在单芯的屏蔽上。

产品规格

6600V 架橋ポリエチレン絶縁ビニルシースケーブル （6600V HCV）

1. 適用規格

この仕様書の適用規格を次に示す。特に指定のない限り、規格は最新版を適用する。 JIS C 3606 高圧架橋ポリエチレンケーブル JIS C 3005 ゴム・プラスチック絶縁電線試験方法

2. 構造 付表、断面図及び次による。

(1) 導体 ：JIS C 3102に準じた電気用軟銅線による円形圧縮より線

(2) 内部半導電層 ：押出半導電層 導体の上には半導電性テープを施す場合がある。 内部半導電層の厚さは絶縁体の厚さに含める。

(3) 絶縁体 ：架橋ポリエチレン 平均厚さ：付表の値の90%以上 最小厚さ：付表の値の80%以上 絶縁体外径の許容差：±0.7mm

(4) 外部半導電層 ：半導電性テープ

(5) 線心の識別（3心） ：外部半導電層上に挿入するテープの色による。

3心 ：白・赤・青

(6) 遮へい ：厚さ約0.1mmの軟銅テープを重ね巻きする。 単心の遮へい上には適切なバインダを重ね巻きする。
